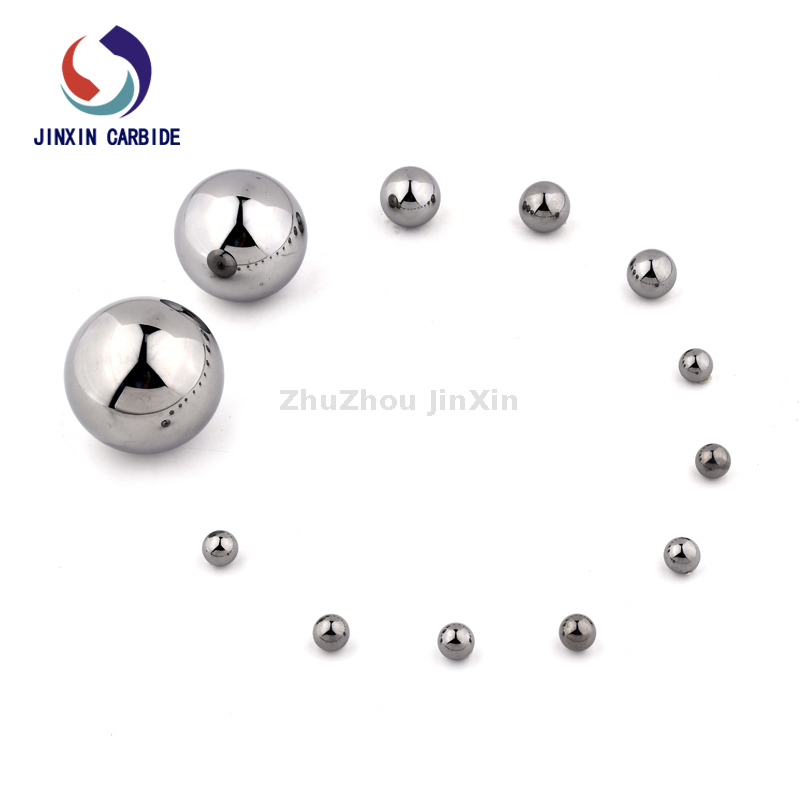

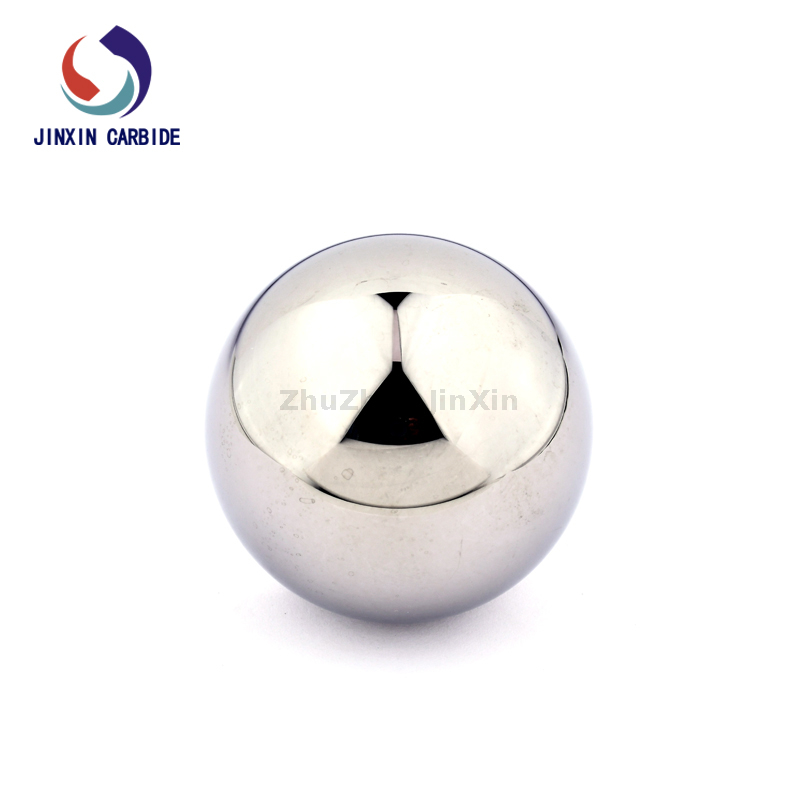

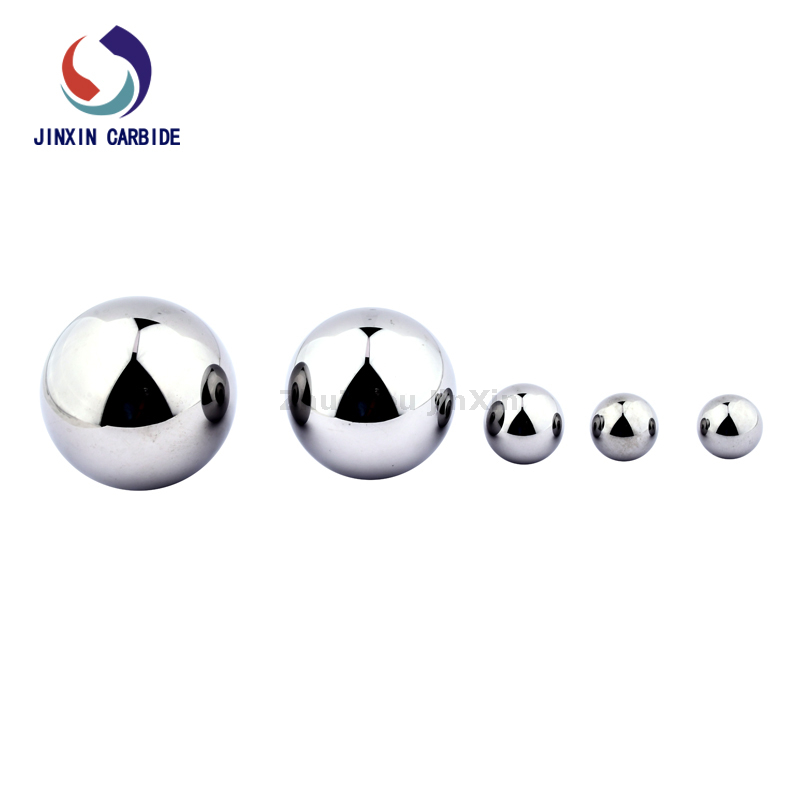

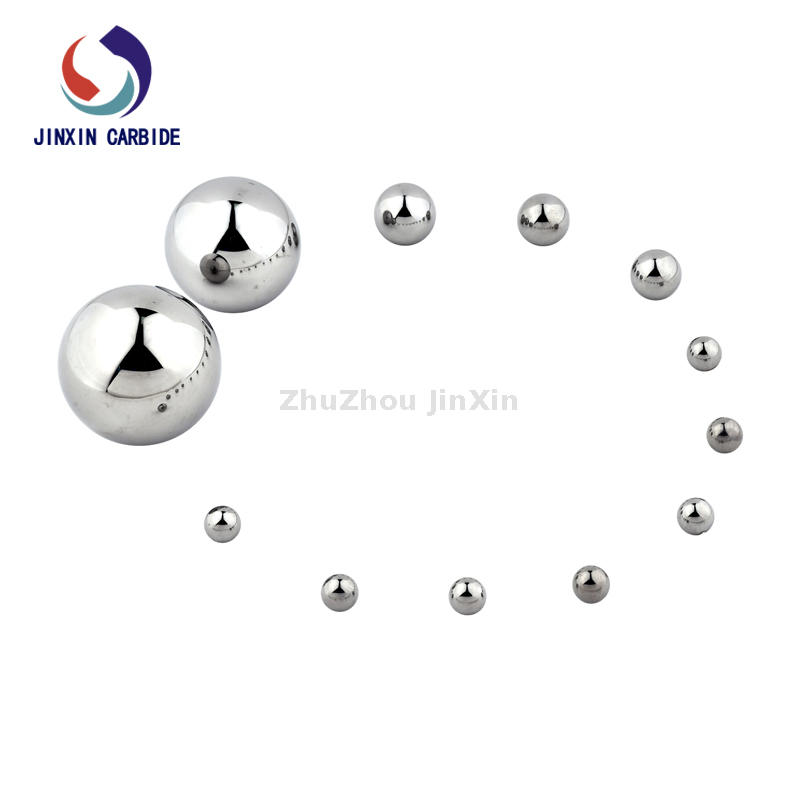

Kugeln aus Wolframkarbid sind ideal für Anwendungen, bei denen extreme Härte mit hoher Verschleiß- und Schlagfestigkeit einhergehen muss.Sie eignen sich gut für erhöhte Temperaturen, Korrosion, Feuchtigkeit, Abrieb und schlechte Schmierbedingungen.TitankugelDie Kugeln bestehen zu 100 % aus reinem Wolframkarbidmaterial.
Wolframkarbidkugeln werden aufgrund ihrer hohen Härte und Verschleißfestigkeit häufig bei der Herstellung von Ölbohrkronen verwendet.Dieser Bohrer kann in komplexen Formationen effizient bohren und die Effizienz der Ölförderung verbessern. Zusätzlich zu Bohrern können Wolframkarbidkugeln auch zur Verbesserung der Herstellung von Schlüsselkomponenten anderer Bohrgeräte wie Bohrgestänge, Bohrkrägen usw. verwendet werden die Gesamtleistung und Haltbarkeit der Ausrüstung. In der Ölindustrie werden Wolframkarbidkugeln auch häufig als Materialien für Ventile und Dichtungen verwendet.Seine hohe Härte und Korrosionsbeständigkeit ermöglichen es Ventilen und Dichtungen, auch unter rauen Arbeitsbedingungen eine stabile Dichtleistung aufrechtzuerhalten.
Vorteile von Jinxin
Wolframkarbidkugeln von Zhuzhou Jinxin haben eine hohe Härte und Dimensionsstabilität und machen Wolframkarbidkugeln zur bevorzugten Wahl für Präzisionshydraulikventile, Hochlastlager, Trägheitsnavigationssysteme, Kugelumlaufspindeln, Linearlager in Gleitführungen, Mess- und Prüfinstrumente sowie Messgeräte.Wolframkarbidkugeln werden auch zum Ballisieren, zur Kaltverfestigung und zur Verbesserung der Reibermüdungsfestigkeit verwendet.
| Modell/Artikel | V11-106 | V11-125 | V11-150 | V11-175 | V11-200 | V11-225 | V11-250 | V11-375 |
| Ball-D +0,020/-0,010 (+0,51/-0,25) | 15.88 (0,625 Zoll) | 19.05 (0,75 Zoll) | 23.83 (0,938 Zoll) | 28.58 (1,125 Zoll) | 31.75 (1,25 Zoll) | 34.93 (1,375 Zoll) | 42.88 (1,688 Zoll) | 57.15 (2,25 Zoll) |
| Sitzplatz-ID ± 0,050 (± 1,27) | 11.68 (0,46 Zoll) | 13.97 (0,55 Zoll) | 17.02 (0,67 Zoll) | 20.96 (0,825 Zoll) | 24.38 (0,96 Zoll) | 26.92 (1,06 Zoll) | 33.27 (1,31 Zoll) | 43.18 (1,7 Zoll) |
| Sitz-OD +0,000/-0,005 (+0,00/-0,13) | 20.14 (0,793 Zoll) | 23.32 (0,918 Zoll) | 29.67 (1,168 Zoll) | 35.26 (1,388 Zoll) | 37.54 (1,478 Zoll) | 43.69 (1,72 Zoll) | 51.05 (2,01 Zoll) | 78.03 (3,072 Zoll) |
| Sitz-H +0,020/-0,010 (+0,51/-0,25) | 12.70 (0,500 Zoll) | 12.70 (0,500 Zoll) | 12.70 (0,500 Zoll) | 12.70 (0,500 Zoll) | 12.70 (0,500 Zoll) | 12.70 (0,500 Zoll) | 12.70 (0,500 Zoll) | 19.05 (0,750 Zoll) |
| 10600 | 12500 | 15000 | 17500 | 20000 | 22500 | 25000 | 37500 | ||
| D (angepasst) | Zoll | 0.625 | 0.725 | 0.938 | 1.125 | 1.250 | 1.375 | 1.688 | 2.250 |
| mm | 15.88 | 19.05 | 23.83 | 28.58 | 31.75 | 34.93 | 42.88 | 57.15 | |
| H -0,020/-0,010 (+0,51/0,25) | Zoll | 0.500 | 0.500 | 0.500 | 0.500 | 0.500 | 0.500 | 0.500 | 0.750 |
| mm | 12.70 | 12.70 | 12.70 | 12.70 | 12.70 | 12.70 | 12.70 | 19.05 | |
| FZ +0,000/-0,031 (+0,00/-0,78) | Zoll | 0.767 | 0.892 | 1.11 | 1.331 | 1.421 | 1.631 | 1.921 | 2.950 |
| mm | 19.48 | 22.66 | 28.22 | 33.81 | 36.09 | 41.43 | 48.79 | 74.93 | |
| AD +0,000/-0,005 (-0,00/-0,13) | Zoll | 0.793 | 0.918 | 1.168 | 1.388 | 1.478 | 1.720 | 2.010 | 3.072 |
| mm | 20.14 | 23.32 | 29.67 | 35.26 | 37.54 | 43.69 | 51.05 | 78.03 | |
| ID +/-0,050 (+/-1,27) | Zoll | 0.460 | 0.550 | 0.670 | 0.825 | 0.960 | 1.060 | 1.310 | 1.700/1.800 |
| mm | 11.68 | 13.97 | 17.02 | 20.96 | 24.38 | 26.92 | 33.27 | 43,18/47,75 | |
| Dimensionssymbol | V11-106 | V11-125 | V11-150 | V11-175 | V11-200 | V11-225 | V11-250 | V11-375 |
| Ball-D +0,020/-0,010 (+0,51/-0,25) | 15.88 (0,625 Zoll) | 19.05 (0,75 Zoll) | 23.83 (0,938 Zoll) | 28.58 (1,125 Zoll) | 31.75 (1,25 Zoll) | 34.93 (1,375 Zoll) | 42.88 (1,688 Zoll) | 57.15 (2,25 Zoll) |
| Sitzplatz-ID ± 0,050 ( ± 1,27) | 11.68 (0,46 Zoll) | 13.97 (0,55 Zoll) | 17.02 (0,67 Zoll) | 20.96 (0,825 Zoll) | 24.38 (0,96 Zoll) | 26.92 (1,06 Zoll) | 33.27 (1,31 Zoll) | 43.18 (1,7 Zoll) |
| Sitz-OD +0,000/-0,005 +0,00/-0,13 | 20.14 (0,793 Zoll) | 23.32 (0,918 Zoll) | 29.67 (1,168 Zoll) | 35.26 (1,388 Zoll) | 37.54 (1,478 Zoll) | 43.69 (1,72 Zoll) | 51.05 (2,01 Zoll) | 78.03 (3,072 Zoll) |
| Sitz-H +0,020/-0,010 (+0,51/-0,25) | 0.500 (12,70 Zoll) | 0.500 (12,70 Zoll) | 0.500 (12,70 Zoll) | 0.500 (12,70 Zoll) | 0.500 (12,70 Zoll) | 0.500 (12,70 Zoll) | 0.500 (12,70 Zoll) | 0.750 (19,05 Zoll) |
| Typ und Spezifikationen | |||||||
| Durchm. | Zoll | 3/4 | 7/8 | 15/16 | 1 | 1 1/8 | 1 3/16 |
| mm | 19.05 | 22.225 | 23.813 | 25.4 | 28.575 | 30.163 | |
| Zoll | 1 1/4 | 1 3/8 | 1 1/2 | 1 5/8 | 1 11/16 | 1 3/4 | |
| mm | 31.75 | 34.925 | 38.1 | 41.275 | 42.863 | 44.45 | |
| Zoll | 2 | 1 1/4 | 2 1/2 | ||||
| mm | 50 | 50.8 | 57.15 | 60 | 63.5 | ||
| Die Oberflächenbeschaffenheit, die Toleranzklasse und die Maßtoleranzen entsprechen jeweils den Standards der Maschinenindustrie: G5, G10, G16, G40 und G100 G1000 von JB/T 9145-199 | |||||||
| Sitzgrößen (mm) | ||
| Außendurchmesser | Innendurchmesser | Höhe |
| 19.48 | 11.68 | 12.7 |
| 22.66 | 13.97 | 12.7 |
| 28.22 | 17.02 | 12.7 |
| 33.81 | 20.96 | 12.7 |
| 36.09 | 24.38 | 12.7 |
| 41.43 | 26.92 | 12.7 |
| 48.79 | 33.27 | 12.7 |
| 74.93 | 43.18 | 19.05 |
